یک تمرین خوب برای کار با نرم‌افزار چاه‌آزمایی سفیر + ویدئوی جواب تمرین

سعی کنید داده‌های دبی و فشاری که در ادامه آورده‌ام را به درستی وارد نرم‌افزار سفیر کنید. دقت شود که هدف ما صرفاً ایمپورت صحیح این داده‌ها در نرم‌افزار است و نه آنالیز نمودارهای فشار و مشتق فشار.

جواب تمرین را هم قرار داده‌ام.

پ.ن: این سوال را چند روز پیش یکی از دوستان پرسیده بود و من هم در یک ویدئوی کوتاه جواب شان را دادم.

دانلود داده‌های دبی (دریافت)

دانلود داده‌های فشار (دریافت)

دانلود ویدئوی توضیحات مربوط به این تمرین (دریافت)

برای دانلود و نصب نرم‌افزار سفیر به این لینک مراجعه کنید.

دانلود و نصب نرم‌افزار سفیر

قابل توجه دانشجویانی که موضوع پروژه آنها ولتست هست. نرم‌افزار سفیر یکی از بهترین نرم‌افزارهای ولتستی می‌باشد که خودم هم باهاش کار کرده‌ام و بسیار راحته... یه کتاب هم انتشارات ستایش چاپ کرده که اومده این نرم‌افزار رو آموزش داده و این کتاب هم به نظرم خوبه و بسیاری از مطالب رو آموزش داده...

لینک دانود نرم‌افزار | آموزش نرم‌افزار سفیر (دوره‌های آموزشی)

لینک سایت انتشارات ستایش (توضیحات بیشتر درباره کتاب)

لینک دانلود فایل ویدئویی نحوه نصب نرم‌افزار سفیر ورژن 4.02

آموزش ویدئویی نرم افزار چاه آزمایی سفیر توسط صادق سلمانی

آموزش ویدئویی نرم‌افزار چاه‌آزمایی سفیر + آپدیت‌های آتی

قسمت اول: مقدمه‌ای بر نرم‌افزار چاه‌آزمایی سفیر و تطابق مدل مخزن همگن

توضیحاتی در مورد این قسمت:

• معرفی ماژول‌ها و منوهای مختلف نرم‌افزار
• نحوه ورود داده‌های استاتیک، دبی و فشار به نرم‌افزار
• انتخاب مدل مناسب بر اساس شکل نمودارهای فشار و مشتق فشار
• توضیحاتی در مورد جریان غیردارسی و اسکین وابسته به دبی
• نحوه تطابق داده‌ها با مدل‌های پیش فرض
• آنالیز تشخیص و ترفندهای انطباق‌گیری
• نحوه تشخیص نواحی اولیه، میانی و انتهایی در نمودار مشتق فشار
• آنالیز حساسیت بر روی پارامترهای انطباق
• گرفتن خروجی از نرم‌افزار در فرمت PDF

مدت زمان فایل ویدئویی: 40 دقیقه

حجم فایل ویدئویی: 96 مگابایت

هزینه: 25 هزار تومان

---

قسمت دوم: مدل مخزن شکافدار طبیعی (مدل تخلخل دوگانه)

توضیحاتی در مورد این قسمت:

• ورود داده‌های استاتیک، دبی و فشار مربوط به یک مثال به نرم‌افزار سفیر
• انتخاب مدل تخلخل دوگانه بر اساس شکل نمودار مشتق فشار
• نحوه تطابق داده‌ها با مدل تخلخل دوگانه
• آنالیز تشخیص و ترفندهای انطباق‌گیری
• نحوه تشخیص نواحی اولیه، میانی و انتهایی در نمودار مشتق فشار
• آنالیز و بررسی نمودار نیمه‌لگاریتمی
• آنالیز حساسیت بر روی پارامترهای انطابق
• استفاده از ماژول KIWI برای پیش‌بینی مدل مخزن و مرز
• گرفتن خروجی از نرم‌افزار در فرمت PDF

مدت زمان فایل ویدئویی: 17 دقیقه

حجم فایل ویدئویی: 39 مگابایت

هزینه: 12 هزار تومان

---

قسمت سوم: مخازن بسته

توضیحاتی در مورد این قسمت:

• توضیحات کامل در مورد رفتار مخازن بسته در چاه‌آزمایی
• ورود داده‌های استاتیک، دبی و فشار مربوط به یک مثال به نرم‌افزار سفیر
• انتخاب مدل مرز مناسب بر اساس داده‌های انتهایی نمودار مشتق فشار
• نحوه تطابق داده‌ها با مدل انتخابی
• آنالیز تشخیص و ترفندهای انطباق‌گیری
• نحوه تشخیص نواحی اولیه، میانی و انتهایی در نمودار مشتق فشار

مدت زمان فایل ویدئویی: 12 دقیقه

حجم فایل ویدئویی: 36 مگابایت

هزینه: 10 هزار تومان

---

قسمت چهارم: آنالیز عددی در نرم افزار سفیر

توضیحاتی در مورد این قسمت:

• مقایسه نتایج عددی و تحلیلی
• ورود داده‌های استاتیک، دبی و فشار مربوط به یک مثال به نرم‌افزار سفیر
• انتخاب مدل مخزن و مرز مناسب بر اساس شکل نمودار مشتق فشار
• نحوه تطابق داده‌ها با مدل انتخابی
• رسم شکل مرز و قرار دادن چاه‌ها در منوی 2D Map
• توضیحات کامل در مورد آنالیز عددی در نرم‌افزار چاه‌آزمایی سفیر
• نمودارهای دو بعدی و سه بعدی در حالت آنالیز عددی در نرم‌افزار سفیر
• نحوه گریدبندی مدل انتخابی
• رسم پروفایل های فشاری

مدت زمان فایل ویدئویی: 22 دقیقه

حجم فایل ویدئویی: 58 مگابایت

هزینه: 16 هزار تومان

---

قسمت پنجم: چاه مشبک‌کاری شده

توضیحاتی در مورد این قسمت:

• توضیحات کامل در مورد رفتار چاه‌های مشبک‌کاری شده در قالب فایل پی دی اف 10 صفحه‌ای برگرفته شده از کتاب تألیف شده توسط خودم
• ورود داده‌های استاتیک، دبی و فشار مربوط به یک مثال به نرم‌افزار سفیر
• استفاده از گزینه smoothing در نرم‌افزار سفیر
• نحوه تشخیص اثر چاه مشبک‌کاری شده از طریق نمودار مشتق فشار
• انتخاب مدل مناسب بر اساس شکل نمودار مشتق فشار
• نحوه تطابق داده‌ها با مدل انتخابی
• آنالیز تشخیص و ترفندهای انطباق‌گیری
• نحوه تشخیص نواحی اولیه، میانی و انتهایی در نمودار مشتق فشار
• آنالیز حساسیت بر روی پارامترهای انطباق

مدت زمان فایل ویدئویی: 30 دقیقه

حجم فایل ویدئویی: 72 مگابایت

هزینه: 13 هزار تومان

---

قسمت ششم: مدل مخزن تخلخل دوگانه - چاه گازی

توضیحاتی در مورد این قسمت:

• ورود داده‌های استاتیک، دبی و فشار مربوط به یک مثال چاه گازی به نرم‌افزار سفیر
• انتخاب مدل مناسب بر اساس شکل نمودار مشتق فشار
• نحوه تطابق داده‌ها با مدل انتخابی
• آنالیز تشخیص و ترفندهای انطباق‌گیری
• نحوه تشخیص نواحی اولیه، میانی و انتهایی در نمودار مشتق فشار
• آنالیز حساسیت بر روی پارامترهای انطباق

مدت زمان فایل ویدئویی: 13 دقیقه

حجم فایل ویدئویی: 37 مگابایت

هزینه: 9 هزار تومان

---

دریافت پکیج آموزش ویدئویی نرم افزار چاه آزمایی سفیر به صورت یکجا و با تخفیف ویژه

---

تذکر مهم: تمام محصولات سایت صادق سلمانی دارای پشتیبانی رایگان به مدت یک ماه هستند.

دو نوع مهم از برداشت داده‌های فشاری در شرکت نفت فلات قاره

سوال یکی از دوستان:

سوالی در مورد داده های فشار اندازه‌گیری شده از چاه دارم.

تو شرکت ما دو نوع داده فشار برداشت میکنن:

۱- فشار در عمق خاص و با مدت زمان مشخص (معمولا بین ۵ تا ۱۰ دقیقه)

۲- انتهای tubing و با مدت زمان زیاد

سوال من این هست که هر کدام از این فشارها برای چه تستی استفاده میشه؟

---

و اما جواب مهندس علی حاجی زاده (پروفایل ایشان در لینکدین):

اون فشارهای ۵ دقیقه‌ای در عمق خاص، داده‌های استاتیک ستون هستن که به ما وضعیت ستون چاه و گرادیان سیالات ستون چاه و عمق جدایش نفت و گاز و یا نفت و آب و حتی وجود آب در ستون رو میدن و از اونها برای کالیبره کردن شبیه‌سازی ستون با نرم‌افزارهایی مثل پایپ‌سیم و پراسپر به عنوان ورودی استفاده میکنیم.

اون فشار ته tubing زمان طولانی هم آزمایش رشد فشاره که برای تفسیر داده‌های چاه‌آزمایی به کار می‌رود.

در رسم نمودارهای هورنر حتماً به متغیر محور افقی توجه کنیم!

سوالی که برخی اوقات پیش می‌آید این است:

چرا بعضی اوقات نمودار هورنر به صورت کاهشی است و برخی مواقع افزایشی؟



برای پاسخ به این سوال به توضیحات و شکل های زیر دقت کنید. سپس فایل ویدئویی را نیز با دقت مشاهده کنید. من توضیحات کامل را با یک سری داده در نرم‌افزار سفیر (لینک دانلود آموزش ویدئویی سفیر) و اکسل برای شما گفته‌ام.





لینک دانلود فایل ویدئویی



مشاهده ویدئو در آپارات



شرط استفاده از زمان معادل آگاروال

❓سوال امروز یکی از دوستان:

برای استفاده از Agarwal equivalent time یا همان dte شرط خاصی وجود داره؟ مثلا مخزن باید به صورت infinite acting عمل کنه؟

✅ جواب 👇:

تا جایی که من اطلاع دارم و از یک کتابی قبلاً خوانده‌ام جواب این سوال اینگونه است:

"تعریف زمان معادل از روی معادلات جریان شعاعی بدست آمده است، بنابراین برای آنالیز داده‌های رژیم جریان شعاعی و اثر ذخیره چاه به خوبی کار می‌کند. ولی زمانیکه مخزن ناهمگن باشد و یا اثر مرزهای مخرن دیده شود، این تعریف کاربرد دقیقی نخواهد داشت."

قبلاً هم توضیحات مختصری در این رابطه داده ام (این لینک).

روش رسم و محاسبه مشتق فشار در اکسل (فایل ویدئویی)

در پست قبلی (این لینک) توضیحاتی در مورد روش محاسبه مشتق فشار دادم. اما این بار یک فایل ویدئویی آماده کرده‌ام و در آن به طور کامل توضیح داده‌ام که چطوری می‌توانیم در اکسل نمودارهای مشتق فشار را رسم کنیم.

محتوای این فایل ویدئویی:

• توضیح کامل روش‌های محاسبه مشتق فشار،
• استفاده از داده‌های یک تمرین برای محاسبه مشتق فشار به دو روش مختلف،
• رسم نمودار مشتق فشار در اکسل،
• توضیح مفهوم smoothing که در نرم‌افزارهای ولتستی از جمله سفیر به کار می‌رود.

با تهیه این فایل چه چیزهایی در اختیار شما قرار می گیرد:

• فایل ویدئویی به مدت زمان 20 دقیقه،
• فایل پی دی اف توضیحاتی که در ویدئو گفته می شود،
• فایل اکسل که تمام محاسبات در آن انجام می شود و نمودارهای مشتق فشار نیز رسم می گردند،
• یک نمونه مثال برای تمرین خودتان



قیمت محصول: 6500 تومان





---

 مشاهده نسخه دموی فایل ویدئویی



خطا در تشخیص زمان بسته شدن چاه (Shut-in Time)

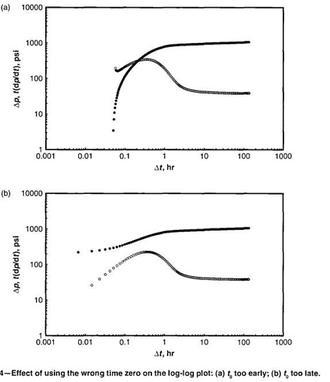

چند وقت پیش با نموداری به شکل زیر روبرو شدم که نمیدونستم دلیل انحراف داده های اولیه از خط راست با شیب یک چی میتونه باشه؟!

ولی امروز که داشتم یک مطلبی رو میخوندم، به دلیل چنین اثری اشاره شده بود: اگر ما در تخمین زمان بسته شدن چاه (Shut-in Time) دچار خطا شویم، آنگاه نمودار فشار و مشتق فشار مثل شکل های موجود در تصویر خواهند شد.

نتیجه گیری: در تخمین مقادیر فشار ته چاهی نهایی (Pwf) و همچنین زمان بسته شدن چاه (to) دقت بسیار زیادی داشته باشیم؛ زیرا اگر در محاسبه آن ها اشتباه کنیم، نمودارهای فشار و مشتق فشار از شکل طبیعی خود منحرف می شوند.

یک مثال واقعی از میادین ایران:

برای درک بهتر مطالب بیان شده، ویدئوی زیر را حتماً مشاهده کنید:

آموزش ویدئویی نرم‌افزار چاه‌آزمایی سفیر



یکی از معروف‌ترین نرم‌افزارهای تحلیل داده‌های چاه‌آزمایی، نرم‌افزار سفیر هست. در تعدادی از شرکت‌های نفتی ایران نیز از این نرم‌افزار استفاده می‌شود.

پیش‌زمینه اصلی یادگیری نرم‌افزار سفیر، آشنایی و تسلط بر درس چاه‌آزمایی هست. یعنی اینکه شما باید بتونید انواع نمودارهای مشتق فشار را به خوبی تحلیل کنید.

من یک پکیج آموزشی برای نرم‌افزار سفیر آماده کرده‌ام که شامل محتویات زیر است:



1. فایل ویدئوی آموزش نرم‌افزار سفیر (حدود 90 دقیقه)
2. فایل PDF آموزش نرم‌افزار سفیر (50 صفحه)
3. پاورپوینت نکات مطرح شده در آموزش
4. داده های مربوط به 3 مثالی که در طی آموزش بررسی می‌شوند
5. بررسی نحوه آنالیز داده‌های چاه‌آزمایی در یک مخزن شکافدار طبیعی (مدل تخلخل دوگانه)
6. بررسی نحوه آنالیز داده‌های چاه‌آزمایی در یک مخزن بسته برای دو تست کاهش فشار و ساخت فشار
7. بررسی تحلیلی (Analytical Analysis) یک مدل با مرز بسته مستطیلی شکل و مقایسه نتایج آن با مدل عددی (Numerical Analysis)

عنوان: آموزش ویدئویی نرم‌افزار سفیر

کاربرد: آنالیز داده‌های چاه‌آزمایی

نگارش: صادق سلمانی

زبان: فارسی

سطح: مقدماتی

حجم: 218 مگابایت

سال: آبان 95 (در تاریخ 21 شهریور 96 آپدیت شد)

لینک دانلود نرم افزار سفیر: این لینک

تذکر: با خرید این محصول آپدیت‌های بعدی آن را نیز به رایگان دریافت خواهید کرد.

توضیحات: در این فایل آموزشی شما یک پروژه را از ابتدا تا انتها، گام به گام جلو خواهید رفت و داده‌های مثال مورد نظر را به طور کامل آنالیز می‌کنید. یک سری نکات متفرقه نیز در فایل وجود دارد که بسیار کاربردی خواهند بود.

---

« به منظور بررسی محصول، 20 درصد از کل درسنامه را به صورت رایگان جهت دانلود قرار داده ام.»

 دانلود نسخه دمو فایل آموزشی



قیمت این محصول: 44000 تومان

پرداخت آنلاین

تذکر: پس از پرداخت وجه، تکمیل فرایند را بزنید و منتظر بمانید تا لینک دانلود در صفحه نمایشگر شما نشان داده شود.

---

مشاهده آنلاین نمونه ویدئوهای آموزش نرم افزار سفیر در آپارات
